Changhe Aircraft Industries Corporation WZ-10

Mensaje por radagast el 22/5/2016, 1:03 am

CAIC WZ-10
PLAAF Changhe WZ-10 -

Tipo Helicóptero de ataque
Fabricante de la República Popular China Changhe Aircraft Industries Corporation (CAIC)
Diseñado por  JSC Kamov
Bandera de la República Popular China Changhe Aircraft Industries Corporation (CAIC)
Primer vuelo 29 de abril de 2003
Introducido 2 de diciembre de 2010
Estado En servicio2
Usuario Bandera de la República Popular China Ejército Popular de Liberación (China)
N.º construidos 8 + 6 Prototipos
Desarrollo del Project 941 3
[editar datos en Wikidata]

El WZ-10 (Wuzhuang Zhisheng-10 WZ, 武直 = Wuzhuang Zhishengji, 武装直升机, literalmente "Helicóptero armado" ) ) es un helicóptero de ataque desarrollado por la República Popular China. Aunque diseñado principalmente para misiones anticarro, está pensado también para tener capacidades secundarias aire-aire. Actualmente está siendo producido por Changhe Aircraft Industries Corporation (CAIC)4 y China Helicopter Research and Development Institute (CHRDI)), ambos basados en Jingdezhen, Provincia de Jiangxi . Otro fabricante de helicópteros chino, Harbin Aircraft Manufacturing Company (HAMC), puede estar involucrado en el desarrollo del programa.

Operacional

El segundo periódico de Hong Kong, el Sing Tao Daily, informó el 1 de febrero de 2011 que la presión de EE.UU. obligó a los chinos a cambio de motor de la aeronave.4 Los modelos prototipos del Z-10 en 2007 mostró un motor Pratt & Whitney Canada PT6A.4 6 que de alguna manera se desvían a un programa militar chino.4 La versión operativa de la aeronave parece ser impulsada por el mismo motor en el Z-9, que es una copia del Eurocopter AS 365 DauphinN1.4
Desarrollo

Poco se sabe con certeza del desarrollo del WZ-10 debido a que el proyecto es mantenido bajo estricto secreto. El programa inició en 1998 con la intención de remplazar al WZ-9 actualmente en servicio con el Ejército Popular de Liberación. Otra explicación posible es que el programa WZ-10 fue ocultado bajo el programa del Helicóptero Medio Chino (CHM), que inició en 1994 en los Institutos de Investigación 602 y 608. Bajo estos programas civiles, varias empresas occidentales clave en la manufactura de helicópteros proveyeron considerable asistencia técnica: Eurocopter (diseño de rotor y consultoría), Pratt & Whitney Canada (PT6C turboeje) y Agusta Westland (transmisión). El helicóptero de ataque WZ-10 entró en servicio activo en 2010.
Diseño

Una foto recién publicada en Internet4 7 8 9 permite hacer ciertas observaciones sobre el diseño de este helicóptero. El WZ-10 posee la configuración convencional de un helicóptero de ataque, con el piloto y el artillero sentados en tándem.10 El rotor principal está compuesto por cinco palas, mientras que el rotor de cola posee cuatro. 10 Los dos motores se hallan situados tras la cabina a ambos lados del fuselaje cada uno y cuentan con supresores de infrarrojos. El armamento integrado consta de un cañón (posiblemente 30 milímetros) instalado bajo el morro. 11
Electrónica

Se especula que el WZ-10 posea un habitáculo moderno con pantallas LCD10 y un sistema de control tipo fly-by-wire.10 Asimismo presenta detectores en la nariz de la aeronave por lo que probablemente alberga una cámara óptica e infrarroja (FLIR) y un telémetro láser (al igual que el AH-64). Posiblemente contará también con contramedidas electrónicas. 4
Armamento

Dos estructuras alares proveen uno o dos pilones para armamento externo.
Antitanque

Dicho armamento consta de misiles anticarro que son llevados en grupos de a cuatro, pudiendo ser del tipo HJ-9 (contra parte del misil BGM-71 TOW norteamericano).10 Se ha sugerido también que el misil HJ-10 , una contraparte del occidental Hellfire,es considerado para este rol, lo cual mejoraría de manera significativa la capacidad anticarro del WZ-10, ya que se cree que el HJ-10 es similar al AGM-114 Hellfire ATM de los Estados Unidos.10
Aire-aire

Las capacidades antiaéreas rudimentarias se hallan presentes probablemente gracias al misil aire-aire TY-90 (equiparables a los FIM-92 Stinger o los MBDA Mistral ), un pequeño misil utilizado contra helicópteros y aviones de baja velocidad.10
Participación JSC "Kamov" en el desarrollo

En marzo de 2013 Diseñador General de JSC "Kamov" Sergei Mikheyev en la feria Heli-Expo en Las Vegas informó que el helicóptero WZ-10 se basa en el diseño preliminar del "Proyect 941", desarrollado por la oficina de diseño Kamov por encargo del gobierno chino en 1995. "Por razones obvias, esta información se mantiene en secreto" - añadió. Según Mikheyev, el proyecto ha sido desarrollado de acuerdo con las exigencias de China y se basa en proyectos de helicópteros de ataque soviéticos. Como diseñador jefe, en el papel como asistió "Kamov" se limitó sólo a la etapa de diseño conceptual y esta etapa concluyó después de que China adoptara el concepto del "Project 941". Para un mayor desarrollo, entonces China independientemente condujo el resto del trabajo de desarrollo del WZ-10, incluyendo la creación, realización de prototipos y la producción en serie del helicóptero.12
Especificaciones (estimadas)

Referencia datos:

Características generales

  Tripulación: 2
  Longitud: 14,3 m (46,8 ft)
  Diámetro rotor principal: 13 m (42,7 ft)
  Altura: 3,9 m (12,6 ft)
  Peso vacío: 5 540 kg (12 210,2 lb)
  Peso cargado: 7 000 kg (15 428 lb)
  Peso útil: 1 500 kg (3 306 lb)
  Planta motriz: 2× Turboeje WZ-9.
      Potencia: 1 000 kW (1 379 HP; 1 360 CV) cada uno.

Rendimiento

  Velocidad máxima operativa (Vno): 300 km/h (186 MPH; 162 kt)
  Velocidad crucero (Vc): 270 km/h (168 MPH; 146 kt)
  Alcance: 800 km (432 nmi; 497 mi)
  Techo de servicio: 6 400 m (20 997 ft)
  Régimen de ascenso: 12 m/s (2 362 ft/min)

Armamento

  Cañones: 1× Cañón de 20 o 30 mm montados en la torreta bajo el morro.
  Puntos de anclaje: 4 con una capacidad de 1500 kg, para cargar una combinación de:
      Cohetes:
          Pods de cohetes de 57 o 90 mm.
      Misiles:
          8 x HJ-10
          8 x HJ-8 HJ-9 missiles
          8 x TY-90 air-to-air missiles
          4 x PL-5, PL-7, PL-9
      Otros: Opcionalmente puede ir en lugar del cañón de 20/30 mm bajo el morro:
          Lanzagranadas automáticos de 30/40 mm
          1 x Ametralladora de 14.5 mm

Aviónica

  Radar de control de fuego de ondas milimetricas YH
  Casco con gafas de visión nocturna
  Pod de ECM BM/KG300G
  Pod de navegación Blue Sky
  Pod de reconocimiento KZ900

Operadores

china
Ejército Popular de Liberación (China)

proximamente

pakistan
fuerzas armadas de pakistan

https://es.wikipedia.org/wiki/CAIC_WZ-10
avatar
radagast


Volver arriba Ir abajo

Re: Changhe Aircraft Industries Corporation WZ-10

Mensaje por radagast el 22/5/2016, 1:08 am

Kampfhubschrauber WZ-10 beim Training mit scharfer Munition
Quelle: german.china.org.cn
26.04.2016


Soldaten der Luftwaffe, die Munitionskisten tragen, bereiten sich darauf vor, Munition auf einen WZ-10 Kampfhubschrauber zu laden.

Der WZ-10 ist der erste in China entwickelte Kampfhubschrauber. Er dient primär als Panzerabwehrhubschrauber.



Am 22. April hat eine Luftfahrtbrigade der Ersten Armeegruppe der Volksbefreiungsarmee ein Rund-um-die-Uhr-Training im Norden der ostchinesischen Provinz Jiangsu mit scharfer Munition durchgeführt.
Schlagworte: Kampfhubschrauber丨WZ-10丨Munition丨Rakete


Soldaten kontrollieren vor einem Flug, ob eine Rakete auf der Flügelspitze eines Hubschraubers WZ-10 richtig installiert wurde.

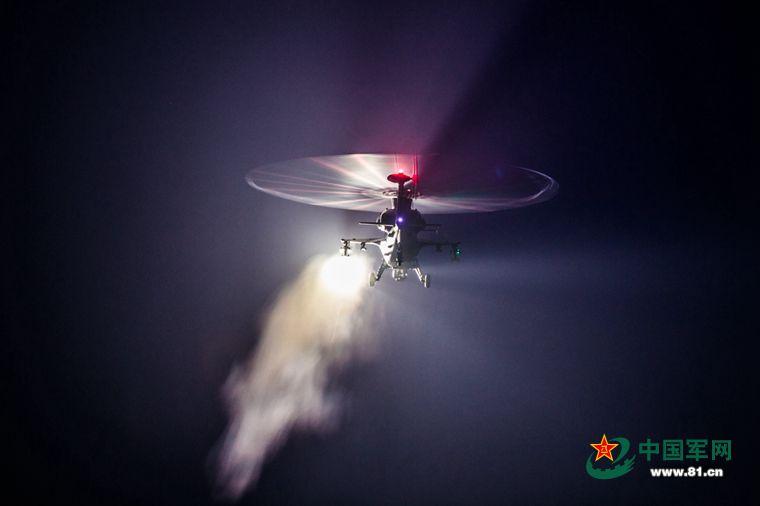

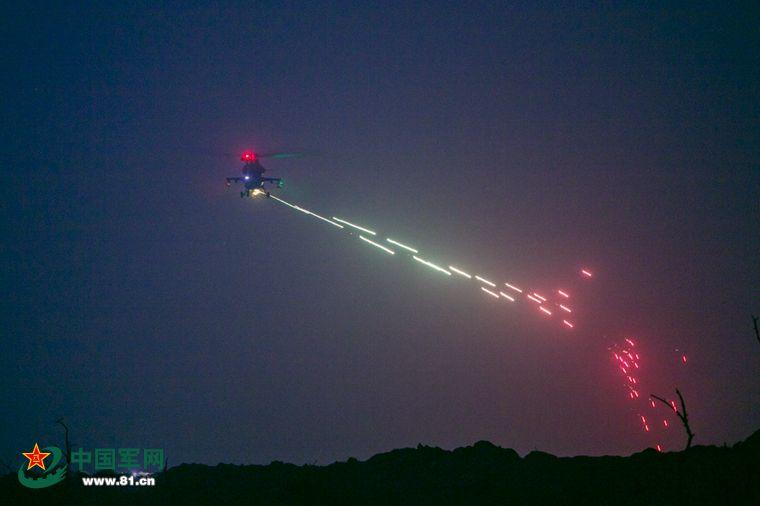

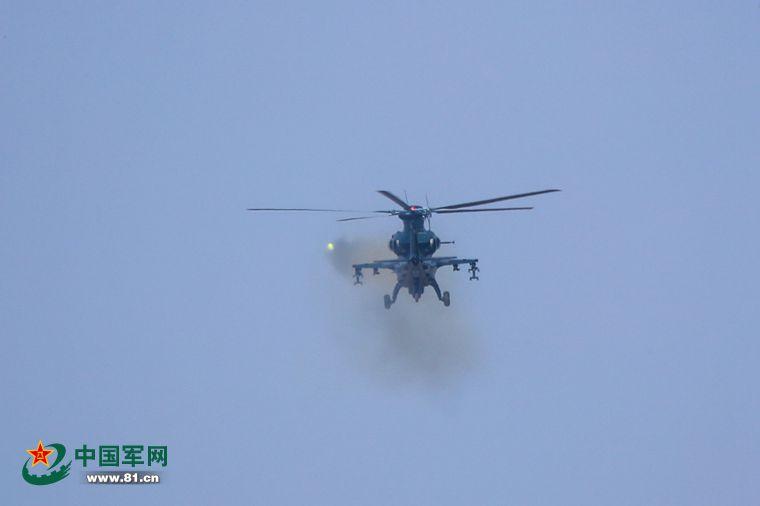

Ein WZ-10 Kampfhubschrauber feuert im Training eine Rakete.


Ein WZ-10 Kampfhubschrauber feuert im Training eine Rakete.


Ein WZ-10 Kampfhubschrauber feuert im Training eine Rakete.

Ein WZ-10 Kampfhubschrauber feuert im Training eine Rakete.

http://german.china.org.cn/txt/2016-04/26/content_38329061_2.htm
avatar
radagast


Volver arriba Ir abajo

Re: Changhe Aircraft Industries Corporation WZ-10

Mensaje por radagast el 22/5/2016, 1:20 am

China airea las primeras fotos de su nuevo helicóptero WZ-10 armado con misiles antitanque
Publicado: 31 ene 2012 02:59 GMT



El portal de actualidad militar 'Chinese Military Review' ha publicado la imagen del nuevo helicóptero de ataque chino WZ-10 (Z-10) provisto de misiles guiados antitanque HJ-10.
China airea las primeras fotos de su nuevo helicóptero WZ-10 armado con misiles antitanque
China airea las primeras fotos de su nuevo helicóptero WZ-10 armado con misiles antitanquechinesemilitaryreview.blogspot.com
AddThis Sharing Buttons
Share to FacebookShare to TwitterShare to Google+Share to WhatsAppShare to Más...5

El portal de actualidad militar 'Chinese Military Review' ha publicado la imagen del nuevo helicóptero de ataque chino WZ-10 (Z-10) provisto de misiles guiados antitanque HJ-10.

A juzgar por las imágenes, además de misiles antitanque, el helicóptero presenta un cañón en la barquilla exterior, además de misiles aire-aire TY-90.

De momento las características técnicas de los misiles HJ-10 se mantienen en secreto, pero varios analistas coinciden en que son parecidos a los AGM-114 Hellfire, arma principal de los helicópteros de ataque estadounidenses Apache. Se precisa que los HJ-10 chinos pueden estar dotados de distintos tipos de ojivas de autoguiado: de funcionamiento en sensores de infrarrojos, guiadas por láser o por radar que funciona en ondas milimétricas.

China lleva desarrollando el helicóptero de ataque WZ-10 desde mediados de la década de los 90. Su primer vuelo tuvo lugar en 2003, mientras que las primeras entregas de estos aparatos se registraron en 2009-2010.

El WZ-10 tiene un fuselaje estrecho y es un aparato biplaza que ubica a los tripulantes en tándem, ocupando el piloto la parte trasera de la cabina y el operador de armas la delantera.

El helicóptero está provisto de dos motores turbofan Pratt & Whitney PT6C-67C, de 1531 caballos de potencia cada uno. Además, está dotado de un sistema de control por cable, de un sistema de proyección de información en parabrisas HUD, de sensores infrarrojos, de un lanzador de bengalas automático y de un generador de perturbaciones infrarrojas.

De acuerdo con los analistas, el aparato chino pertenece a la misma clase que el sudafricano Denel AH-2 Rooivalk o el anglo-italiano A-129 Mangusta, fabricado por AgustaWestland. También presupone que el WZ-10 es inferior al estadounidense AH-64 Apache.

https://actualidad.rt.com/ciencias/view/38537-China-airea-primeras-fotos-de-su-nuevo-helic%C3%B3ptero-WZ-10-armado-con-misiles-antitanque
